          CONCRETO & Construções  |  87


          u



            Tabela 1 – Considerações para carregamento e pontos de aplicação




            de cargas permanentes



          Tipo de carregamento


          Carga/observação


          Peso próprio


          (Considerado no modelo)


          Peso do pavimento


          0,17 tf/m²


          Espessura do pavimento


          7 cm


          Peso específico do pavimento


          2,4 tf/m³


          Sobrecarga


          0,2 tf/m²


          Peso da barreira lateral


          1,44 tf/m² (aplicada na área da barreira)


          Peso específico do concreto


          2,5 tf/m³


          Área da barreira


          0,23 m²


          Largura da barreira


          0,40 m


          Peso da barreira central


          1,21 tf/m (aplicada na área da barreira)


          Peso específico do concreto


          2,5 tf/m³


          Área da barreira


          0,29 m²


          Largura da barreira


          0,60 m


          Frenagem e aceleração


          1,99 tf (carga horizontal)


          Largura da pista


          23 m


          Comprimento do viaduto


          34,6 m


          Mínimo 30% do veículo


          13,5 tf


          Nº de nós (SAP)


          10 tf


          Vento na longarina


          0,23 tf/m²


          Ponte carregada


          0,23 tf/m²


          Ponte descarregada


          0,22 tf/m²


          Altura da viga + laje/2


          1,90 m


          Altura da viga


          1,80 m


          Altura da laje


          0,20 m


          Altura da barreira


          0,80 m


          Altura do pavimento


          0,07 m


          u



            Tabela 2 – Considerações para




            carregamento e pontos de




            aplicação de cargas móveis



          Tipo de


          carregamento


          Carga/observação


          Multidão


          0,50 tf/m²


          Veículo


          45 tf


          u



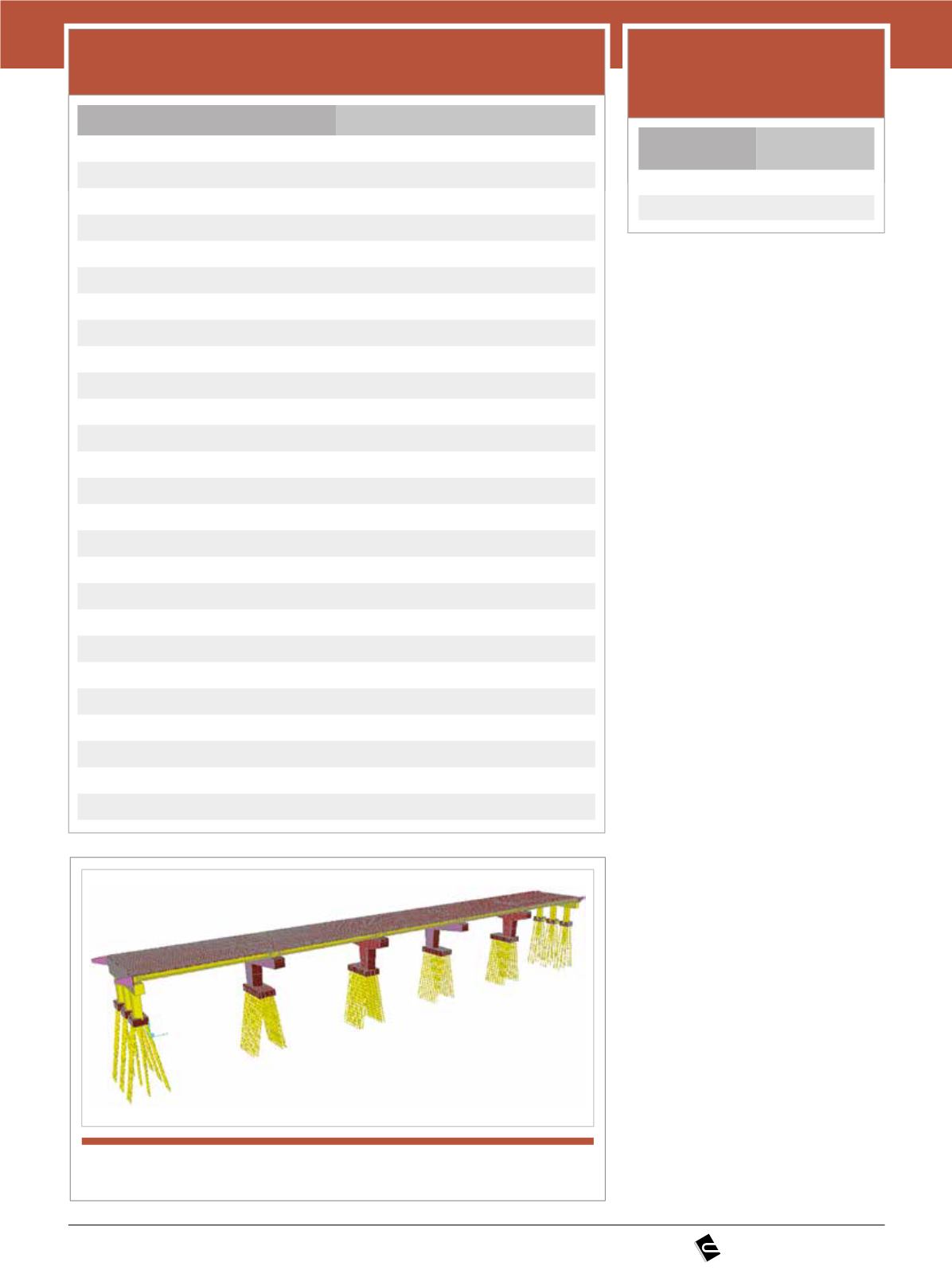

            Figura 5



          Modelo completo –  análise em elementos finitos (NÉIA et al. (2013))


          equivalente à razão entre os módulos


          de elasticidade dos dois materiais.


          No caso em estudo o carrega-


          mento por concretagem correspon-


          de à distância entre eixos das longa-


          rinas, ou seja 220 cm; o coeficiente


          de homogeneização entre os concre-


          tos é de 0,87. No que se refere às


          solicitações e, consequentemente,


          ao estado tensional, são previstas 6


          diferentes fases que visam definir o


          estado de solicitação do elemento


          estrutural ao longo da sua vida útil:


          u


          I) Transporte;


          u


          II) Estocagem;


          u


          III) Primeira fase da concretagem


          da laje, onde existe contribuição


          geométrica da laje no conjunto,


          considera-se nessa fase todas as


          perdas de protensão;


          u


          IV) Segunda fase de concretagem


          da laje, onde existe contribuição


          geométrica da laje no conjunto,


          considera-se nessa fase todas as


          perdas de protensão;


          u


          V) Inclusão das cargas permanen-


          tes de segunda fase;


          u


          VI) Inclusão das cargas mó-


          veis, considerando combinação


          quase-permanente, frequente e


          raras.



            4.2 Verificações dos elementos



          Para a verificação dos elementos


          do sistema estrutural faz-se um com-


          parativo entre as tensões atuantes no


          modelo completo, ilustrado na figura


          5, com as tensões presentes em um


          modelo isolado. Em elementos como
