Figura 1

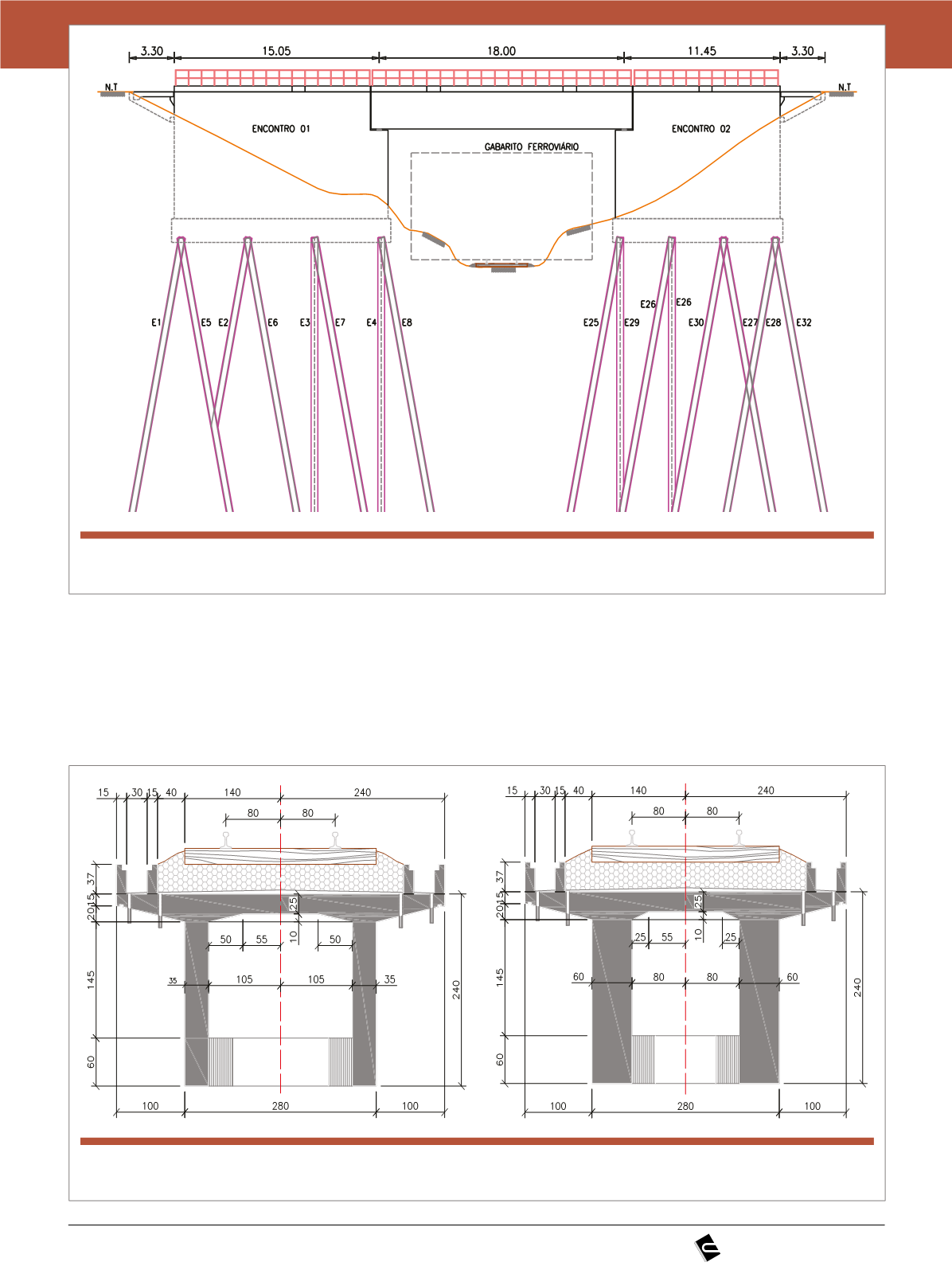

Sistema estrutural do viaduto (fonte: Projeto do Viaduto)
u
Figura 2
Seção TT do Viaduto sobre CFN 1º Travessia a) Largura da longarina 35 cm b) Largura da longarina 60 cm
ao tipo de vagão usou-se o GDT que
corresponde a 90% da frota e são res-
ponsáveis pelo transporte do minério.
A distância entre os eixos, segun-
do informações fornecidas pela VALE,
é dada conforme se observa na Figura
3 e Figura 4 (com unidades em mm).
Adotou-se a distância entre os eixos
locomotiva-vagão igual a 3.111,6 mm,
que corresponde à metade da distân-
cia entre locomotivas mais a metade da
distância entre vagões.
A composição de locomotivas e
vagões adotada foi informada pela Vale
e é a descrita a seguir:
u
2 Locomotivas + 110 vagões + 1 lo-
comotiva + 110 vagões + 1 locomo-
tiva + 110 vagões.
