96 | CONCRETO & Construções | Ed. 91 | Jul – Set • 2018
indução de fissura, já que tensão má-
xima observada no ensaio de tração
direta após o condicionamento foi de
9,73 MPa. O módulo de elasticidade,
no entanto, foi de 37 GPa.
A Figura 7 apresenta a fissura in-
duzida na amostra após a cura (a) e a
mesma fissura selada depois de seu
condicionamento (b). Observa-se que
ocorreu uma autocicatrização pratica-
mente total da fissura de 81 µm aber-
ta na etapa de pré-indução da fissura.
O principal material responsável pelo
selamento da fissura foi o carbonato
de cálcio [4]. Acredita-se que a re-
cuperação mecânica apresentada se
deu devido à densificação da interfa-
ce fibra-matriz pela hidratação tardia
de grãos de cimento anidro e pela
lenta reação da escória [4].
3. CONCLUSÃO
A partir dos resultados apresenta-
dos é possível concluir que:
a. O método de empacotamento
compressível mostrou-se bas-
tante adequado para a dosagem
de concretos de altíssima per-
formance e que o uso de mistu-
radores de alta intensidade ener-
gética permitem a produção de
misturas homogêneas de elevada
trabalhabilidade;
b. Os resultados mecânicos mostraram
a elevada resistência à compressão,
flexão e tração direta dos compósito
cimentícios de altíssimo desempe-
nho reforçado com fibras de aço.
c. A alta densidade de finas fissuras
e a elevada ductilidade das mis-
turas indicam o alto potencial de
aplicação desses materiais, prin-
cipalmente em situações de alta
agressividade.
d. Os UHPFRC mostraram também
uma ótima capacidade de autoci-
catrização de microfissuras, já que
ocorreu o selamento quase que
completo de fissuras de até 80 μm
após 6 meses de ciclos de molha-
gem e secagem.
[1] Orange, G., Dugat, J. and Acker, P., Ductal: New Ultra High Performance Concretes. Damage Resistance and Micromechanical Analysis. Fifth RILEM
Symposium on Fiber-Reinforced Concretes (FRC), Lyon, France, September 2000, p. 781-790.
[2] Mazloom, M., Ramezanianpour, A. A., & Brooks, J. J. (2004). Effect of silica fume on mechanical properties of high-strength concrete. Cement and
Concrete Composites, 26(4), 347-357.
[3] Plank, J., Schroefl, C., Gruber, M., Lesti, M., & Sieber, R. (2009). Effectiveness of polycarboxylate superplasticizers in ultra-high strength concrete:
the importance of PCE compatibility with silica fume. Journal of Advanced Concrete Technology, 7(1), 5-12.
[4] MOREIRA, T. “Investigação do Fenômeno de Auto-Cicatrização de Fissuras em Microconcreto de Alta Performance Reforçado com Fibras de Aço e
Sisal”. 2017. 158 f. Dissertação (Mestrado em Engenharia Civil) – COPPE, Universidade Federal do Rio de Janeiro, Rio de Janeiro. 2017.
[5] NEVILLE, A. “Autogenous healing - a concrete miracle?” Concrete International, v. 24, n. 11, pp. 76–82, 2002.
[6] Self-Healing State of Art, 2012. TC 221 RILEM.
[7] EDVARDSEN, C. “Water permeability and autogenous healing of cracks in concrete”, ACI Materials Journal-American Concrete Institute, v. 96, n. 4,
pp. 448–454, 1999.
[8] DE LARRARD, F., Concrete Mixture Proportioning: a Scientific Approach, Modern Concrete Technology Series, E&FN SPON, London, 1999.
[9] FORMAGINI, S. “Dosagem Científica e Caracterização Mecânica de Concretos de Altíssimo Desempenho”. 2005. 259 f. Tese (Doutorado em Engenharia
Civil) – COPPE, Universidade Federal do Rio de Janeiro, Rio de Janeiro. 2005.
u
R E F E R Ê N C I A S B I B L I O G R Á F I C A S
u

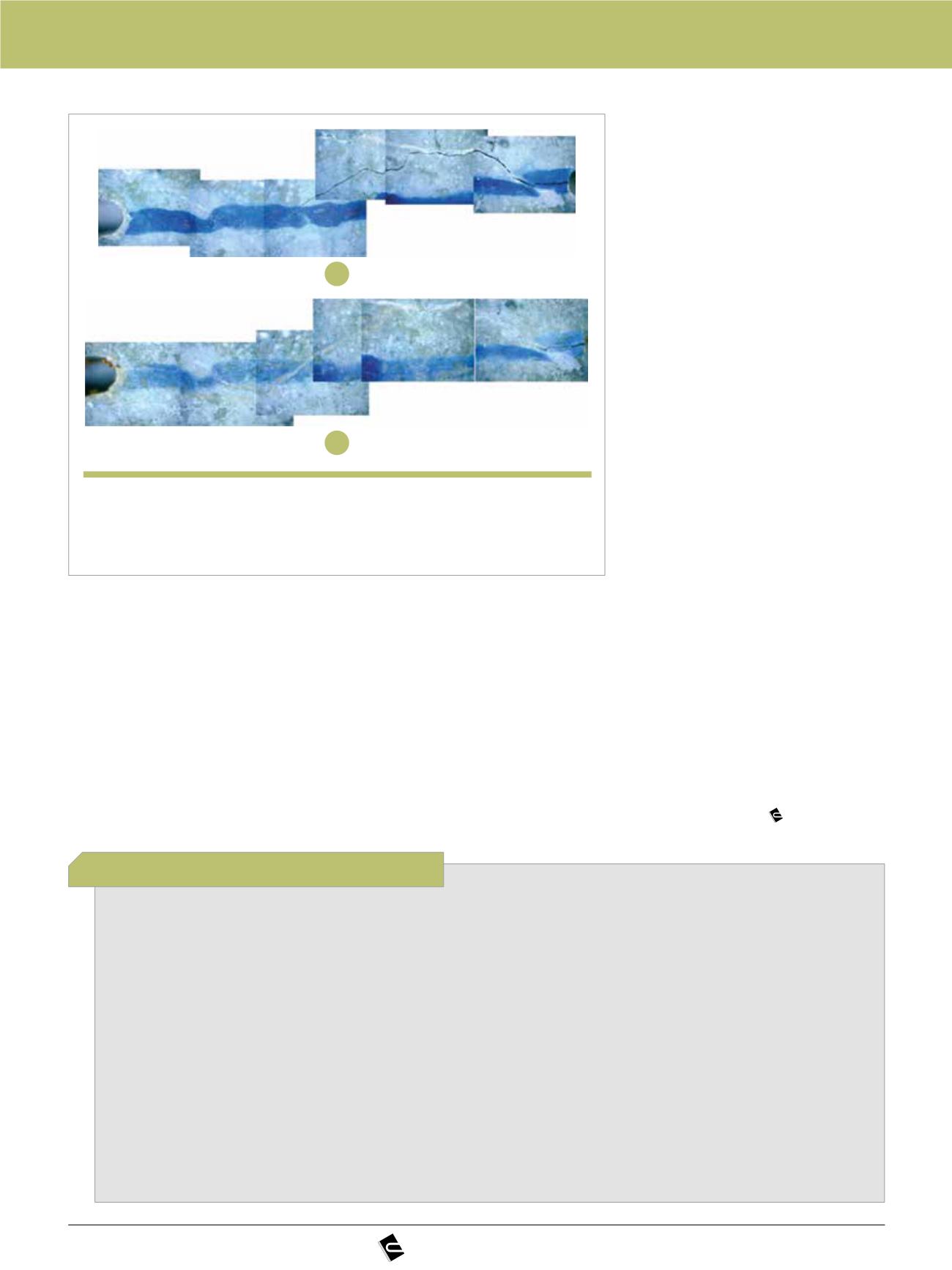

Figura 7
Autocicatrização de fissuras em um corpo de prova de UHPFRC:
(a) pré-indução da fissura após 28 dias de cura; (b) fissura autocicatrizada
após 6 meses de condicionamento
b
a
