sobre a face inferior das nervuras.
Além disso, para ganho de rigidez,
a cada cinco nervuras transversais
foi realizado um preenchimento da
região entre elas, criando uma viga
chata, executada com graute in-
dustrializado de elevada resistência
(f
ck
= 50MPa).
A Figura 7 ilustra um trecho do pro-
jeto de reforço com utilização de fibras
de carbono e uma seção da viga chata
utilizada para aumentar a rigidez da es-
trutura.
u
Chapa metálica:
a solução utilizada
foi semelhante ao do reforço com
fibras de carbono. Nesse caso foi
resolvido pelo emprego de um perfil
metálico de elevada rigidez, colado
na face inferior da nervura, disposto
a cada três nervuras. As nervuras
da direção perpendicular ao per-
fil seriam reforçadas com chapas
metálicas de 100mm de largura por
1/4” de espessura. Essas chapas
teriam abas laterais, para possibi-
litar a utilização de chumbadores
mecânicos colados na lateral das
nervuras, conforme ilustra a Figura
8, já que na sua face inferior seria
inviável, devido a armadura longitu-
dinal. A viga principal metálica utili-
zada nesse caso foi um perfil H de
300mm de altura, colada com ade-
sivo bi-componente com base epó-
xi na face inferior das nervuras de
concreto. A figura 8 ilustra o projeto
adotado para a técnica de utilização
de chapas e perfis metálicos.
A execução do reforço da estrutura
por meio da técnica de aumento de se-
ção das nervuras foi de 4 meses. Para
a fibra de carbono e a chapa metálica,
o prazo de execução foi estimado em 2
e 3 meses, respectivamente.
Observa-se no Quadro 2 que o re-
forço pela aplicação de fibras de car-
bono ficou mais econômico do que as
demais técnicas em questão. No en-
tanto, vale ressaltar que a diferença de
valores foi inferior ao primeiro caso, isso
porque foi empregado um sistema mis-
to de fibras de carbono com aumento
de seção. Mesmo assim, a diferença de
custo atingiu os 19%, comparado com
u

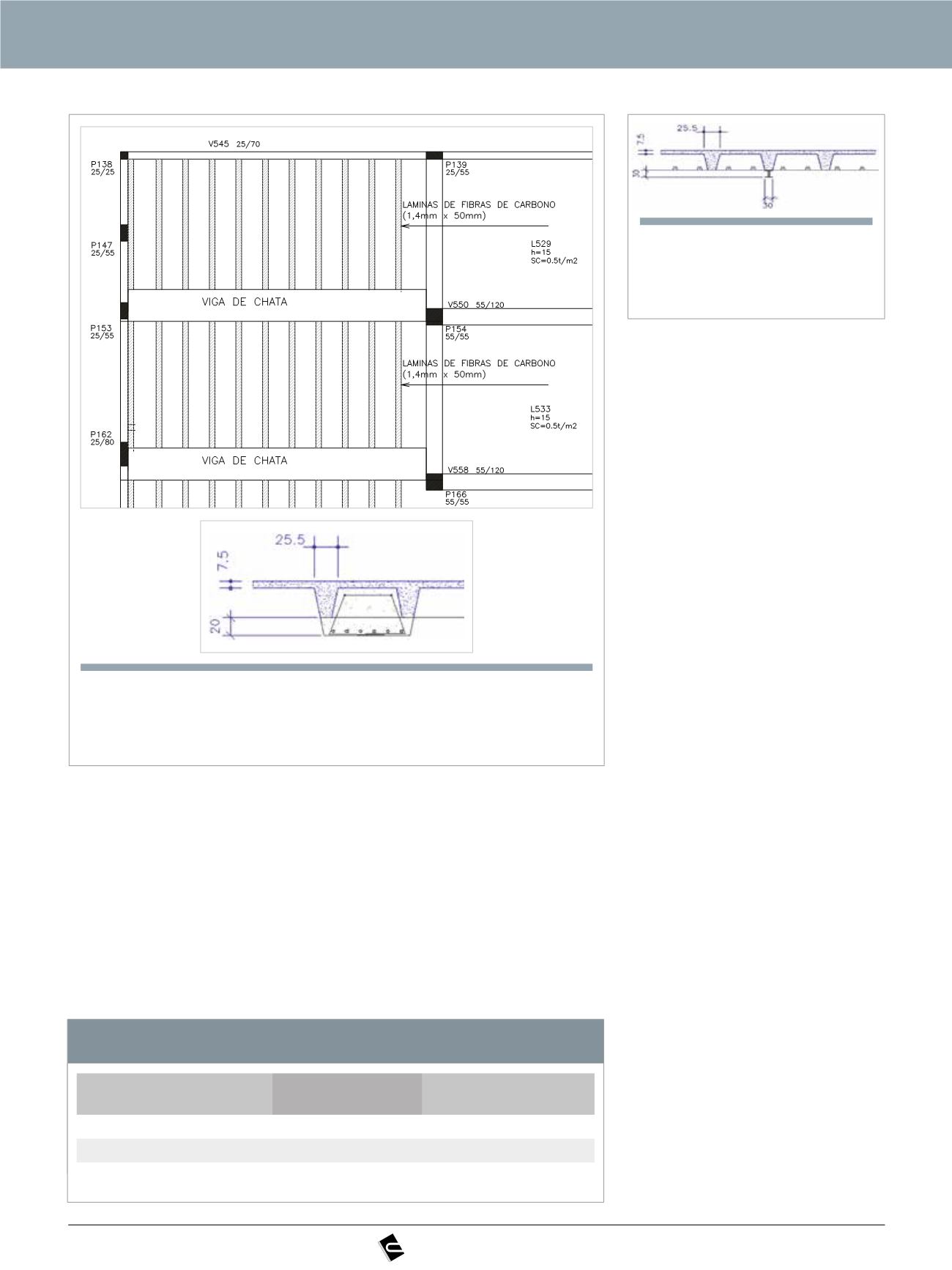

Figura 7
Planta de um trecho do reforço com lâminas de fibra de carbono
(esquerda) e seção da região da viga chata de enrijecimento da
estrutura - Caso II (fonte: autores)
u
Figura 8
Seção esquemática do reforço
com chapas e perfis metálicos –
Caso II (fonte: autores)
u
Quadro 2 – Comparação de preços do Caso II
Técnica de reforço
Custo da obra (R$)
Relação
(CM/FC ou AS/FC)
Fibra de Carbono (FC)
688.360,00
1,00
Chapa Metálica (CM)
1.025.900,00
1,49
Aumento de Seção (AS)
818.350,00
1,19
