CONCRETO & Construções | Ed. 91 | Jul – Set • 2018 | 61
o aumento de seção e os 49%, com
chapas metálicas.
3.3 Caso III: reforço
de laje convencional
O caso III trata do reforço de ar-
madura positiva de lajes do primeiro
pavimento e da cobertura de uma
escola localizada em Lauro de Freitas-
-BA. O reforço foi necessário porque
houve uma modificação na utilização
do edifício, transformando-se salas de
aulas em laboratórios técnicos com
cargas significativamente superiores às
adotadas em projeto. Para se alcançar
a resistência necessária, o reforço es-
colhido pelo projetista foi o emprego de
chapas metálicas (Figura 9 - esquerda),
adotando faixas de chapas de 1/8” de
espessura e de dimensões que varia-
vam de acordo com o tamanho do vão,
sendo coladas e fixadas com conecto-
res na face inferior das lajes.
Para a comparação dos preços fo-
ram realizados outros dois projetos, um
com fibra de carbono (Figura 9 - direita),
e outro por aumento de seção (Figura
10). Os projetos foram modelados de
forma a adequar o projeto de reforço ao
projeto original, obtendo-se o acréscimo
de capacidade resistente pretendido.
u
Fibra de Carbono:
Para o reforço
com o polímero reforçado com fi-
bras de carbono foi utilizado o mes-
mo esquema do projeto da adição
das chapas metálicas. No entanto,
foram empregadas faixas com 1
camada de manta de fibra de car-
bono, cada uma com 200mm de
largura. O comprimento das faixas
de fibras de carbono foi inferior às
faixas de chapas metálicas devido
à sua melhor ancoragem e transfe-
rência de esforços ao concreto.
u
Aumento de seção:
O projeto para
reforço por meio do método de
aumento de seção para o caso III
u

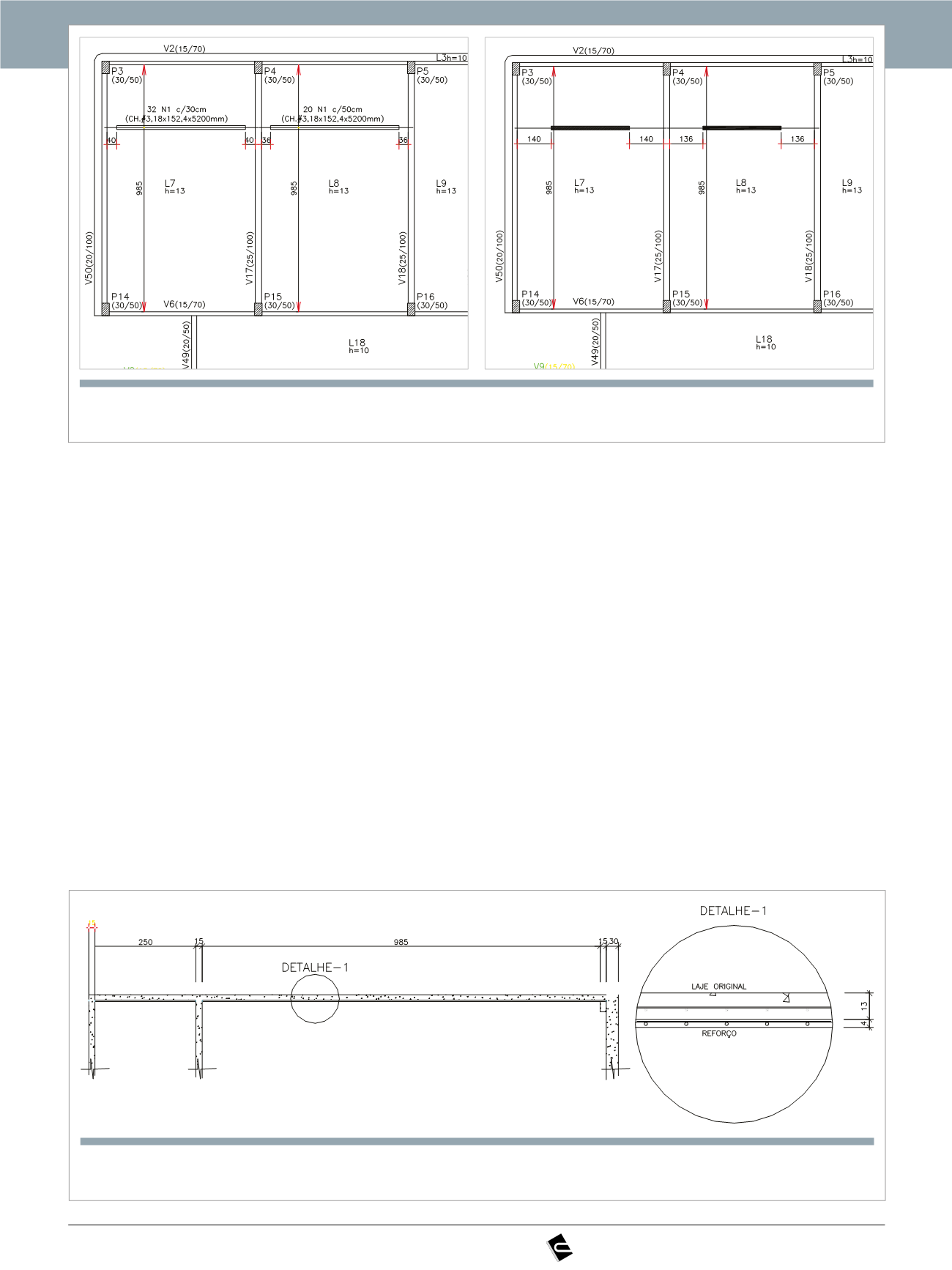

Figura 9
Reforço com chapas metálicas (esquerda) e reforço com fibra de carbono (direita) - Caso III (fonte: autores)
u
Figura 10
Trecho da laje com reforço por aumento de seção - Caso III (fonte: autores)
