em serviço, as verificações e aná-
lises foram realizadas segundo as
respectivas normas técnicas, neste
caso, a ABNT NBR 6118:2014 [1]
e ABNT NBR 9062:2006 [2], entre
outros documentos normativos na-
cionais e internacionais, admiti-
dos como complementares a estas
normas.
Diante do exposto, este trabalho
explana os aspectos compreendi-
dos na avaliação de uma estrutura
de concreto, neste caso pré-fabri-
cado, com diversos tipos de mani-
festações patológicas, ocasionadas
em parte pela insuficiência de espe-
cificações e detalhamentos no pro-
jeto estrutural, aliadas à execução
inadequada. Também são enfatiza-
das as etapas de avaliação, ensaios
e métodos de análise que guiaram
este diagnóstico.
2. DESCRIÇÃO SUSCINTA
DA ESTRUTURA
A estrutura, situada em um terreno
de 10.747 m² consta de três blocos,
incluindo um edifício administrativo e
um galpão de depósito, sem juntas
de dilatação, totalizando uma área
construída de 5.650 m², subdividida
conforme descrito abaixo. O mode-
lo 3D do edifício está ilustrado na
Figura 2.1.
u
Térreo;
u
1º Pavimento;
u
2º Pavimento;
u
Cobertura;
u
Casa de máquinas;
u
Reservatório superior.
O sistema estrutural foi concebi-
do em vigas e pilares pré-fabricados,
além de lajes compostas por vigotas
pré-fabricadas, unidirecionais, com
enchimento de poliestireno expandido
(EPS) e vãos livres da ordem de 9 m.
90% a 95% das peças pré-fabricadas
foram produzidas fora do canteiro por
empresa de pré-moldados e 5% a 10%
da estrutura foi moldada no canteiro.
As possíveis ações ambientais
sobre a estrutura de concreto estão
diretamente relacionadas com os am-
bientes onde a mesma está inserida,
dando origem aos chamados macro e
microclimas. Neste caso, a edificação
em questão está localizada a aproxi-
madamente 600m de uma baía e a
2,5km da costa do mar aberto.
A região em questão apresenta
elevadas temperaturas, com média
climatológica mensal, nos últimos 12
meses, variando entre 23ºC e 30ºC
de acordo com dados coletados no
CPTEC/INPE [3]. Outro ponto obser-
vado está associado à alta salinidade
(elevada concentração de cloretos
na atmosfera), devido à proximidade
ao mar, e, considerando ainda que
a umidade relativa média mensal nos
últimos 12 meses variou de 65% a
75%, configura-se um ambiente com
agressividade forte e grande risco de
deterioração para estruturas de con-
creto armado e protendido, confor-
me alertado pelo CEB (1992).
3. INSPEÇÃO DETALHADA
3.1 Considerações
A inspeção detalhada consistiu preli-
minarmente na análise dos projetos exis-
tentes (arquitetônico e estrutural), visita ao
local para conhecimento dos problemas
e sequencialmente foram especificados
ensaios de campo e de laboratório. Os
locais da estrutura, escolhidos para rea-
lização dos ensaios, foram selecionados
visando obter a melhor representativida-
de do todo, considerando tanto regiões
de baixo risco como regiões potencial-
mente de maior risco de ocorrência de
manifestações patológicas. Em todas as
regiões selecionadas foram realizados
inspeções visuais e ensaios localizados
(destrutivos e não destrutivos), para com-
provação das hipóteses de trabalho, defi-
nidas na inspeção preliminar e na análise
dos projetos.
3.2 Inspeções e ensaios
3.2.1 C
obrimento
das
armaduras
O cobrimento foi medido através
u

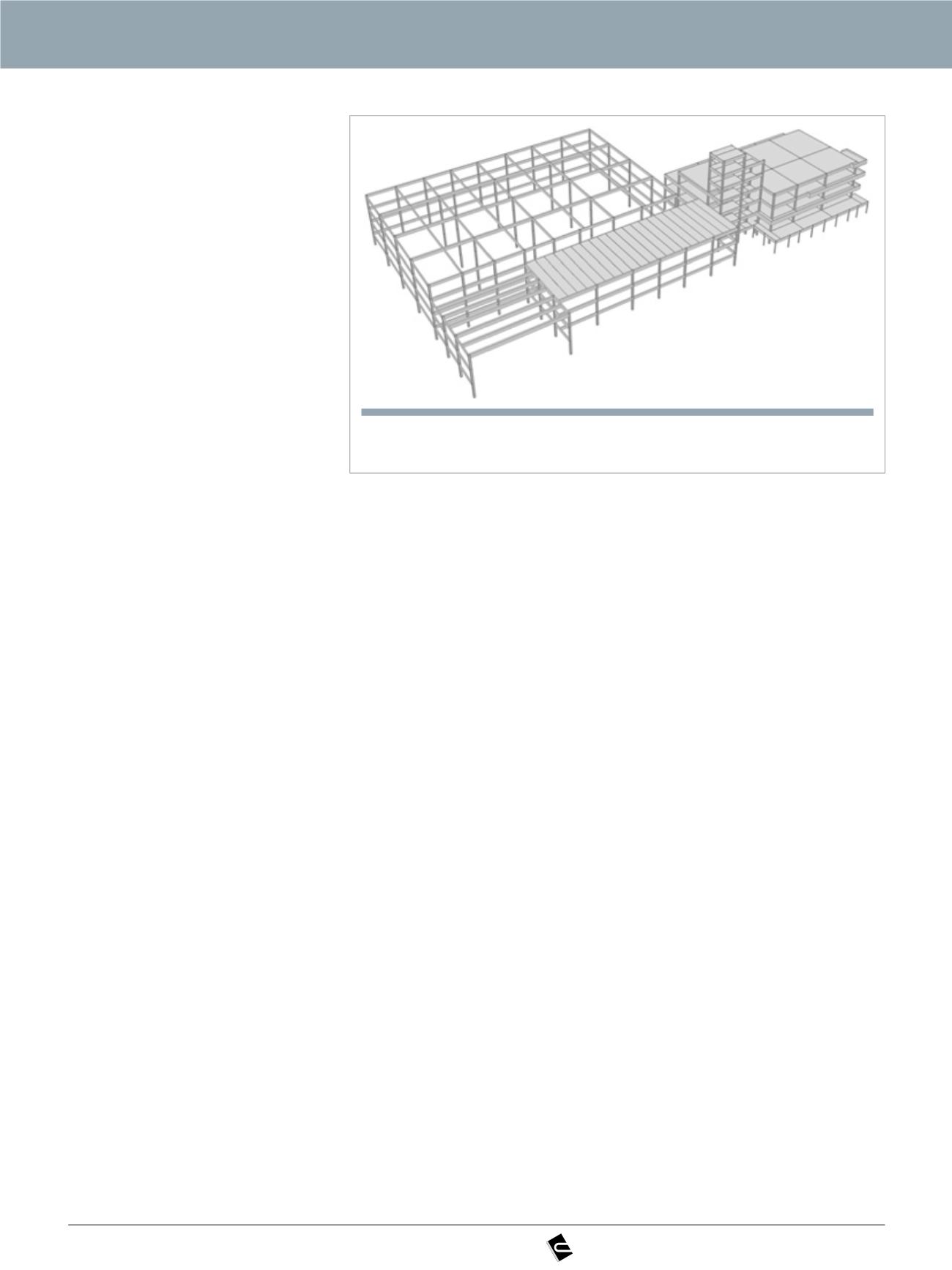

Figura 2.1
Modelo 3D da estrutura de concreto pré-fabricado
