CONCRETO & Construções | Ed. 91 | Jul – Set • 2018 | 73
ser total ou parcialmente demolidas
(SILVA, 2011).
As instalações elétricas são embuti-
das nos painéis de parede por eletrodu-
tos posicionados na fôrma dos painéis
antes da concretagem. As instalações
hidráulicas, tanto de água fria quanto
esgoto, são posicionadas em shafts; as
tubulações de água fria de pequeno por-
te são externas aos painéis estruturais
pré-moldados de concreto, as portas e
janelas são posicionadas nos ressaltos
existentes nos painéis e fixadas lateral-
mente aos painéis, com parafusos. Com-
plementarmente, a vedação da junta en-
tre o painel e janela é feita com selante de
poliuretano. As faces dos painéis podem
receber pintura ou revestimento cerâmi-
co, aplicados conforme normas técnicas
pertinentes (SILVA, 2011).
3. MÉTODO PARA DEFINIÇÃO
DA REFORMA
Inicialmente realizou-se uma vistoria
no apartamento do Bloco H da Super-
quadra 404 Sul com objetivo de identifi-
car possíveis interferências entre a arqui-
tetura proposta e a estrutura existente.
Para isso foram realizadas pequenas
aberturas nas paredes, a fim de verificar
a qualidade do aço e do concreto utiliza-
dos na construção do edifício e sua con-
servação. Foi possível perceber, a partir
daí, que, apesar do tempo decorrido, os
painéis pré-moldados se encontravam
íntegros e bastante homogêneos, sem
a presença de manifestações patológi-
cas comuns a esse tipo de tecnologia
construtiva. Alguns relatórios fotográfi-
cos e descritivos das atividades foram
gerados para auxiliar na execução do
projeto. Após os testes de verificação
de qualidade da parede estrutural, um
levantamento de carregamentos per-
manentes e acidentais foi realizado nos
andares anteriores através da área de
influência para cada painel pré-moldado
existente. A partir desse levantamento,
foi desenvolvido um modelo numérico
para determinar as tensões solicitantes
nas aberturas, considerando os carre-
gamentos impostos.
A concentração de cargas verticais
nos trechos laterais às novas aberturas
foram verificadas, através da compara-
ção entre as tensões principais atuan-
tes relativas às combinações de ações
feitas via estado plano de tensões para
cada trecho de parede com sua res-
pectiva verga metálica e as tensões
resistentes obtidas com base no resul-
tado dos ensaios realizados.
Para redistribuição das tensões na
estrutura, foram utilizados os seguin-
tes materiais: perfil em aço em chapa
dobrada seção duplo “U” e argamassa
polimérica. Assim, o projeto arquite-
tônico pode ser implantado, trazendo
conforto, modernidade, e valorizando o
apartamento do Bloco H na SQS 404.
b
a
u

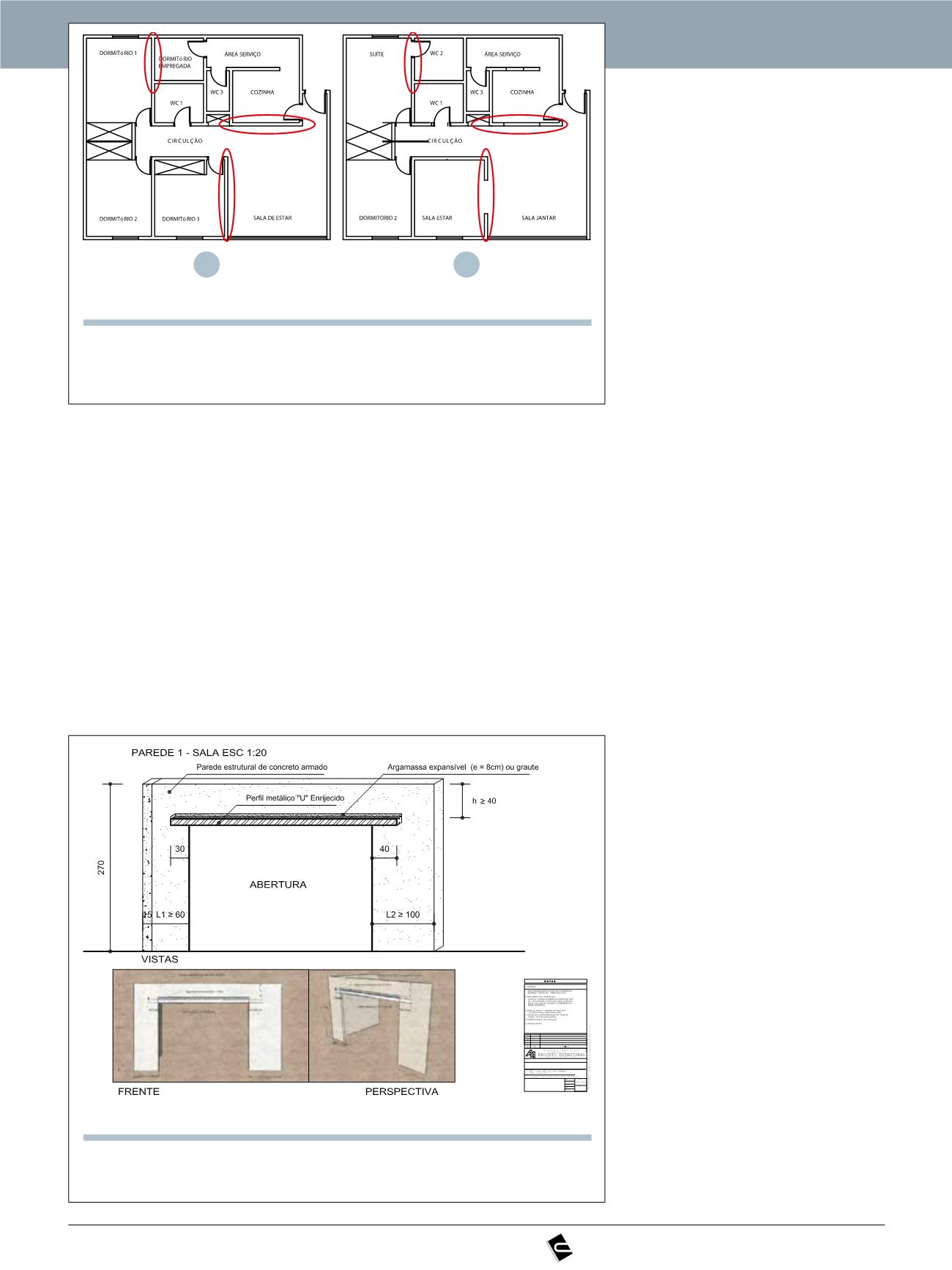

Figura 5
Planta simplificada da residência originalmente (a);
Planta simplificada do resultado da reforma (b)
F
onte
:
criado
através
do
A
uto
CAD 2016
u
Figura 6
Projeto de reforço: sala
F
onte
:
J
oão
da
C
osta
P
antoja
