3.1 Análise dos dados
e recomendações
No período da campanha e coleta
dos dados, o vento tinha como direção
predominante a direção 70° N.
No perímetro estudado, não
existem estruturas ou bloqueios que
podem mudar a direção e a ação das
velocidades e rajadas dos ventos, que,
por consequência, incidem diretamen-
te na jusante e montante da barragem,
onde seria realizada a projeção da ar-
gamassa polimérica.
u
Os parâmetros médios do ambien-
te foram 32,3°C de Temperatura,
44,9% de umidade e 12.8 km/h de
velocidade do vento e uma taxa de
evaporação de 0,66 kg/m
2
/ h;
u
Os valores das amostragens do mi-
croclima resultaram em valores de
0,50 a 1,67 kg/m
2
/h no período da
campanha – esses resultados já in-
dicaram a necessidade de proteção
do concreto quanto às condicionan-
tes do clima, que poderiam provocar
fissuração superficial do concreto
por retração plástica no perímetro
previsto para execução das obras;
u
Em todo perímetro monitorado, o
processamento dos dados indica-
ram que 75,2 % dos índices de eva-
poração observados resultaram aci-
ma de 0,50 kg/m
2
/h, em uma faixa
de 0,50 a 1,67 kg/m
2
/h, taxas con-
sideradas elevadas quando compa-
radas aos limites de aceitação, que
poderiam gerar patologias impor-
tantes nas obras de revestimento
u

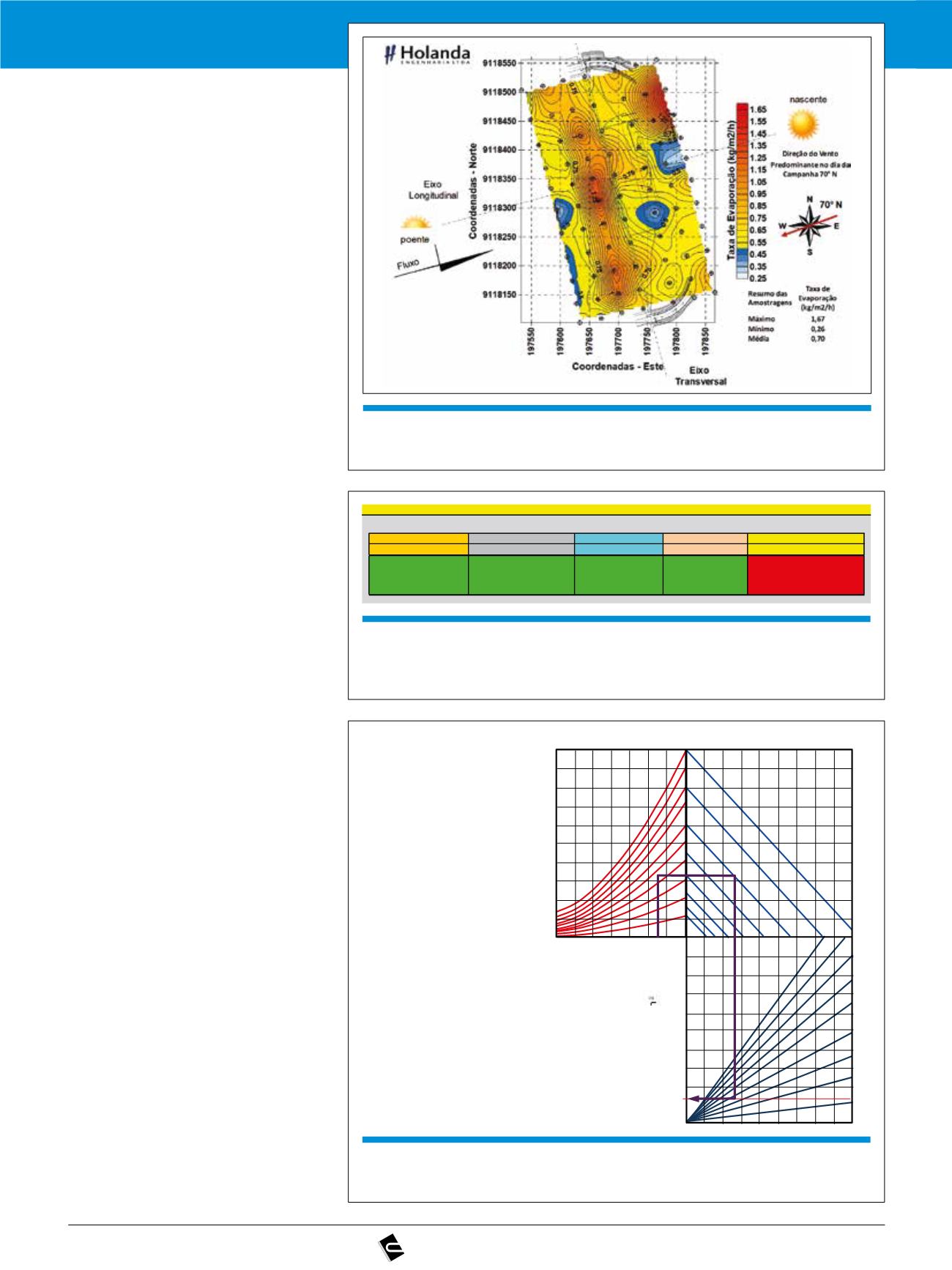

Figura 6
Detalhes da taxa de evaporação no perímetro das estruturas da barragem
u
Figura 7
Valores médios dos parâmetros verificados e processamento da taxa
de evaporação Emax = 0,66 kg/m
2
/h
Resultado da Monitoração:
Temperatura Ambiente Temperatura do Concreto Umidade Relativa Velocidade do Vento Taxa de Evaporação
°C
°C
%
kph
kg /m
2
/hr
32,3
30
44,9
12,8
0,66
NOMOGRAMA DE TAXAS DE EVAPORAÇÃO DA ÁGUA
Area Monitorada: Perimetros de Montante e Jusante da Barragem de Jucazinho
u
Figura 8
Nomograma da taxa de evaporação da Barragem de Jucazinho
Temperatura do Ar, (°C)
Taxa de Evaporação (kg/m
2
/h)
Velocidade do Vento (km/h)
Umidade Relativa (%)
Temperatura do Concreto (°C)
5 10 15 20 25 30 35
2
1
3
4
0
100
90
80
70
60
50
40
30
20
10
40
35
30
25
20
15
10
5
40
35
30
25
20
15
10
5
0
0,66
REFERÊNCIA:
ACI 305-10 Guide to Hot Weather
Concreting – October 2010
