e dificilmente se repete de uma obra para
outra; portanto, cuidado especial deve ser
dispensado quando do detalhamento das
peças especiais (ancoragens e desviadores).
Os reforços de protensão podem ser
aplicados, tanto com cordoalhas especí-
ficas de concreto protendido, como o aço
CP-190, como também, a depender do ní-
vel de solicitação, por barras rosqueadas,
nas quais os esforços são introduzidos pela
aplicação de torque controlado nas porcas
da extremidade.
3. PONTE SOBRE O
RIO UBERABINHA
3.1 Características da ponte
e vistoria
A ponte sobre o rio Uberabinha está lo-
calizada no km 629,8 da BR-365/MG e foi
projetada no ano de 1969, quando as nor-
mas da ABNT sobre o tema eram NB1/1960,
NB2/1960 e NB6/1960. Possui extensão
total de 42 m, composta por um vão cen-
tral de 30 m e dois balanços de 6 m (Figura
2). A seção transversal é composta por duas
vigas-caixão ligadas transversalmente por
transversinas e pela laje (Figura 3).
As vigas principais da OAE são proten-
didas e os demais elementos (laje, pilares,
transversinas e fundações) utilizam o con-
creto armado.
Com a finalidade de se avaliar as con-
dições estruturais da OAE, engenheiros do
DNIT realizaram uma vistoria em novembro
de 2008, quando foram constatadas várias
manifestações patológicas. O principal pro-
blema encontrado foi uma elevada deforma-
ção do vão central da ponte e nos extremos
dos balanços, inviabilizando o tráfego sobre a
OAE. Na Figura 4, é indicada a região onde
houve sério dano devido à insuficiência da se-
ção em resistir aos esforços atuantes. Dano
semelhante ocorreu nas duas vigas-caixão,
aproximadamente no meio do vão central. Na
Figura 5, podem ser observadas as barras de
aço passivas rompidas devido à aplicação de
esforço acima da tensão de ruptura.
A gravidade dos danos apresentados
levou à imediata interdição da estrutura. No
u

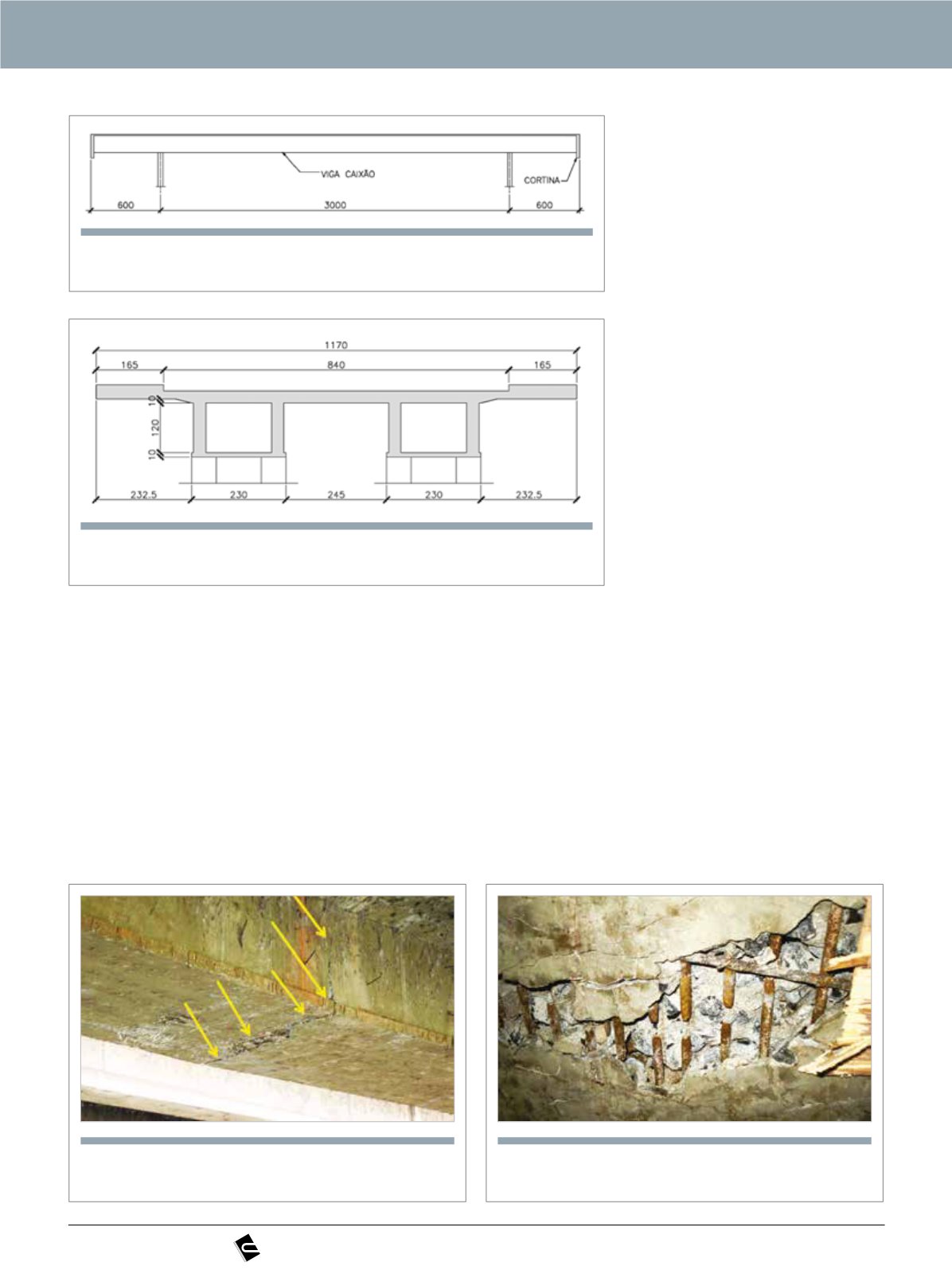

Figura 2
Seção longitudinal da ponte
u
Figura 3
Seção transversal da ponte
u
Figura 4
Vista inferior da viga e destaque da região rompida
u
Figura 5
Detalhe da armadura passiva da viga rompida
