problema desta viga está na tração excessiva na borda
superior em vazio. Este pode ser resolvido com o uso de
armadura ativa nas fibras superiores do elemento.
Caso 4 – Viga 2 – CAA IV – Protensão completa
Alterando a CAA desta viga, chega-se a conclusões se-
melhantes do caso anterior, com a diferença nos limites de A
p
para as verificações.
Caso 5 – Viga 3 – CAA II – Protensão limitada
Para a viga do Caso número 5, o sistema apresenta solu-
ção semelhante a da viga 1. Existe um intervalo limitado pelas
verificações 7 (20,32 cm²) e 2 (22,03 cm²), que é solução do
sistema, muito embora tenha-se que utilizar armadura passi-
va para controle da fissuração na borda superior.
No entanto, quando se analisa o dimensionamento da armadura
no ELU no tempo infinito, observa-se a seguinte situação (Figura 12).
u

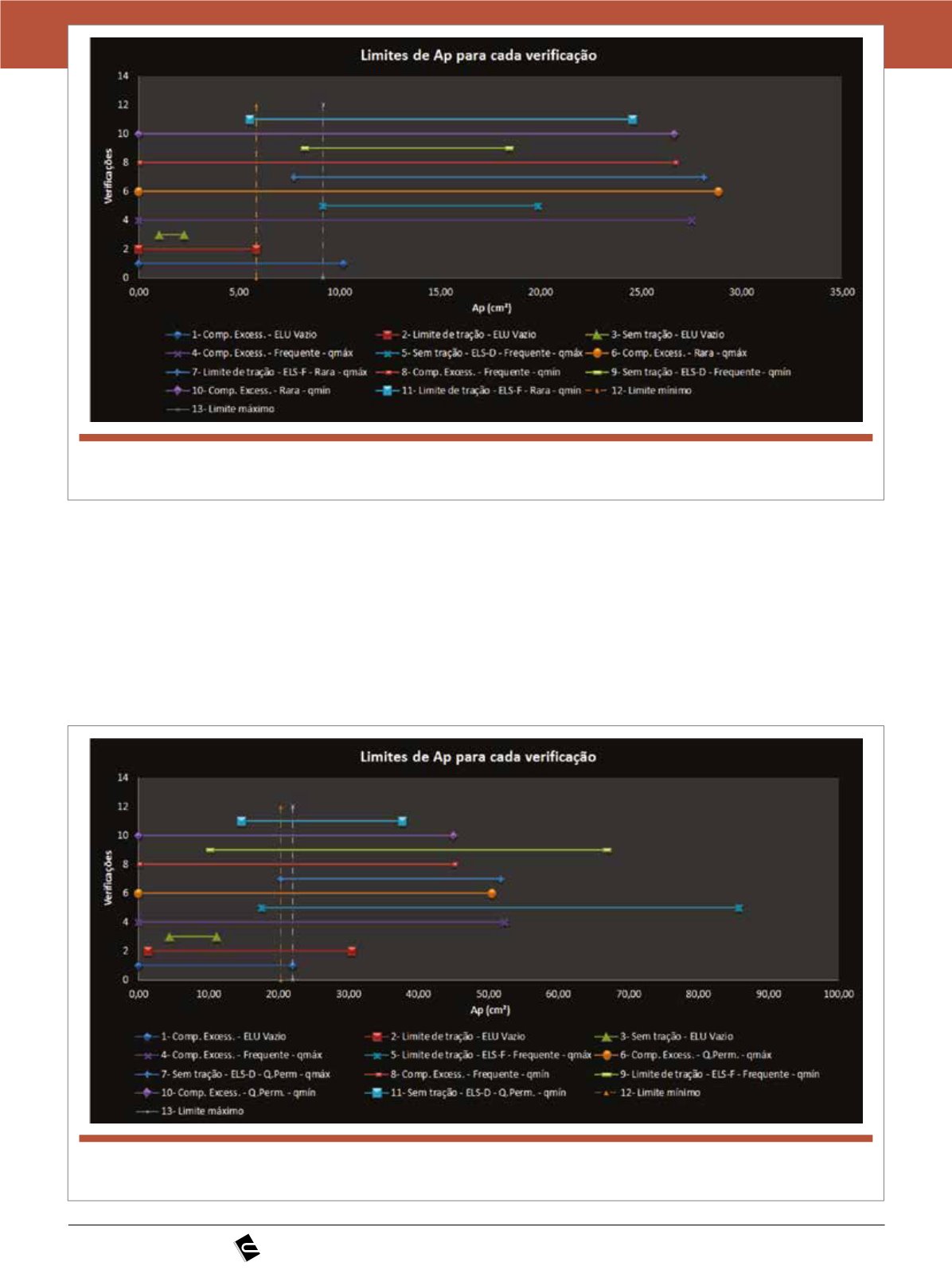

Figura 10
Viga sem intervalo comum às verificações
u
Figura 11
Intervalo com os limites mínimo e máximo de armadura ativa relativo às verificações
