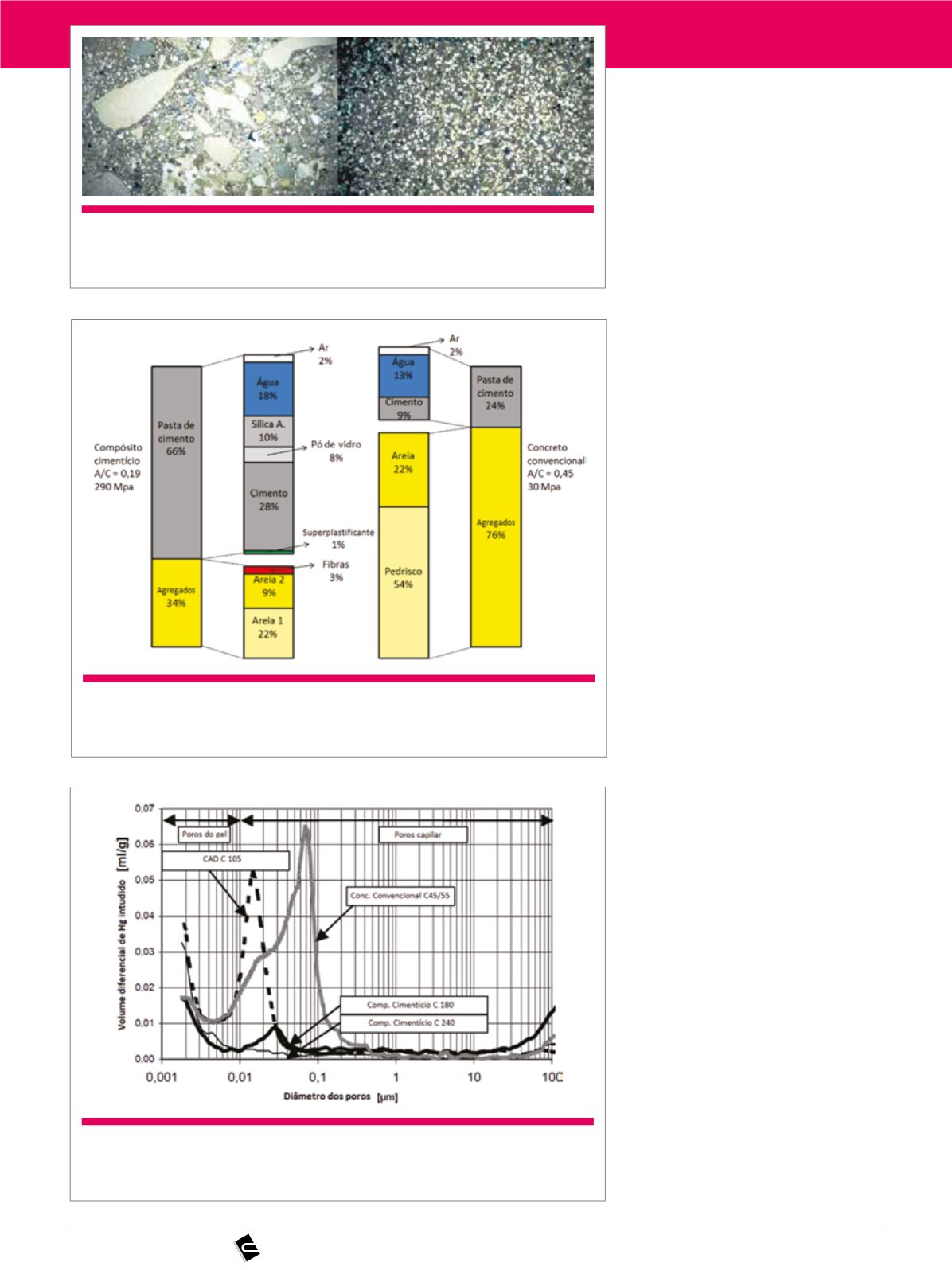

76 | CONCRETO & Construções
a uma argamassa, por não possuir
agregados graúdos em sua composi-
ção, mas com propriedades mecâni-
cas e de durabilidade mais próximas
a de um concreto com elevada ca-
pacidade portante. As propriedades
mecânicas deste tipo de material são
elevadas, considerando-se que são
alcançados valores de 200 MPa de
resistência à compressão, 45 MPa de
resistência à tração e elevados índi-
ces de tenacidade.
A composição supracitada dos
concretos visa à máxima compaci-
dade possível e a inexistência de va-
zios, quando elaborado um empaco-
tamento perfeito. A etapa prévia para
alcançar este empacotamento é o
conhecimento das diferentes dimen-
sões granulométricas que o compõe.
Utilizando-se métodos de empa-
cotamento são quantificados os te-
ores de uso de cada dimensão de
partícula, visando o mínimo teor de
vazios possível na matriz. A Figura 2
mostra uma ilustração referente a um
estudo de empacotamento de dife-
rentes partículas dentro de um vo-
lume. Visualiza-se que a disposição
é de grãos maiores circundados por
grãos menores, ocorrendo o fecha-
mento dos poros existentes.
Resplendino (2006) elucida, atra-
vés da Figura 3, a comparação entre
o concreto de alto desempenho e o
compósito cimentício.
Percebe-se que os concretos de
alto desempenho são materiais hete-
rogêneos. Já,o composto cimentício
pode ser considerado um material
mais homogêneo, por não conter zo-
nas de interface, sendo, por conse-
quência, menos frágil.
Naaman e Wille (2012) apre-
sentam uma comparação entre as
composições dos concretos comuns
u
Figura 3
Comparação entre os constituintes do concreto de alto desempenho e do
compósito cimentício (Resplendino, 2006)
u
Figura 4
Comparação entre as proporções de misturas de compósito cimentício
e concreto convencional (Naaman, Wille; 2012)
u
Figura 5
Porosimetria por intrusão de mercúrio em diferentes concretos
e compósitos cimentícios (Schmidt, 2003)
