Tabela 1 – Cargas permanentes
Centro de informações
Revestimento de piso
2,00 kN/m²
Paredes – carga distribuída 3,28 kN/m²
Guardas – cargas de faca
na periferia
1,00 kN/m
Cortina de vidros – carga
de faca na periferia
2,00 kN/m
Cobertura – Centro
de informações
Revestimento de piso
2,00 kN/m²
Paredes – carga de faca
na periferia
3,28 kN/m²
Casca
N/A
ABNT NBR 6122. Dividimos o cálculo em
duas pressões: uma para a cobertura em
fita (casca) e outra para o centro de infor-
mações, porque, pelo fato da cobertura
possuir uma forma orgânica e não haver
estudos que demonstrassem o compor-
tamento do vento na estrutura, utilizamos,
a favor da segurança, um coeficiente de
arrasto (C
f
) mais alto (Tabela 3).
5.2 Dimensionamento das vigas
Por se tratar de um projeto básico e
com número limitado de folhas para a
apresentação dos desenhos, as vigas
foram dimensionadas diretamente para
os maiores esforços que atuam ao lon-
go de seu comprimento. Ou seja, opta-
mos por não efetuar a decalagem nas
vigas nesta etapa do projeto.
Nesta etapa de dimensionamento, fo-
ram desenvolvidos programas para otimi-
zar o processo de cálculo das armaduras
de flexão e cisalhamento. Os aplicativos
foram desenvolvidos na plataforma SMath.
Para atestar os resultados obtidos
com os programas que criamos, utiliza-
mos softwares livres desenvolvidos pela
Universidade Federal do Paraná (UFPR)
e, em todos os casos verificados,
nossos programas mostraram eficácia.
5.3 Dimensionamento dos pilares
Por se tratar de um projeto básico
e com número limitado de folhas para
a apresentação dos desenhos, os pila-
res foram dimensionados diretamente
para os maiores esforços que atuam
ao longo de seu comprimento. Foram
verificados quanto à flambagem, resis-
tência à compressão e flexão oriundos
dos esforços solicitantes nos mesmos
(Figura 15).
u
Tabela 2 – Cargas acidentais
Centro de informações
Carga de multidão
3,50 kN/m²
Carga na zona técnica
3,50 kN/m²
Cobertura – Centro
de informações
Carga na cobertura
3,00 kN/m²
Casca
Carga mínima normativa
0,50 kN/m²
u
Tabela 3 – Estudo de vento
Harmônico i
Frequência
v
0
= 45,0 m/s
v
0
= 45,0 m/s
S
1
= 1,00
S
1
= 1,00
(zona plana)
S
2
= 1,03
S
2
= 1,03
S
3
= 1,00
S
3
= 1,00
C
f
= 2,00
C
f
= 1,15
Por fim,
P
casca
= 1,37 kN/m²
Por fim,
P
CI
= 1,19 kN/m²
u

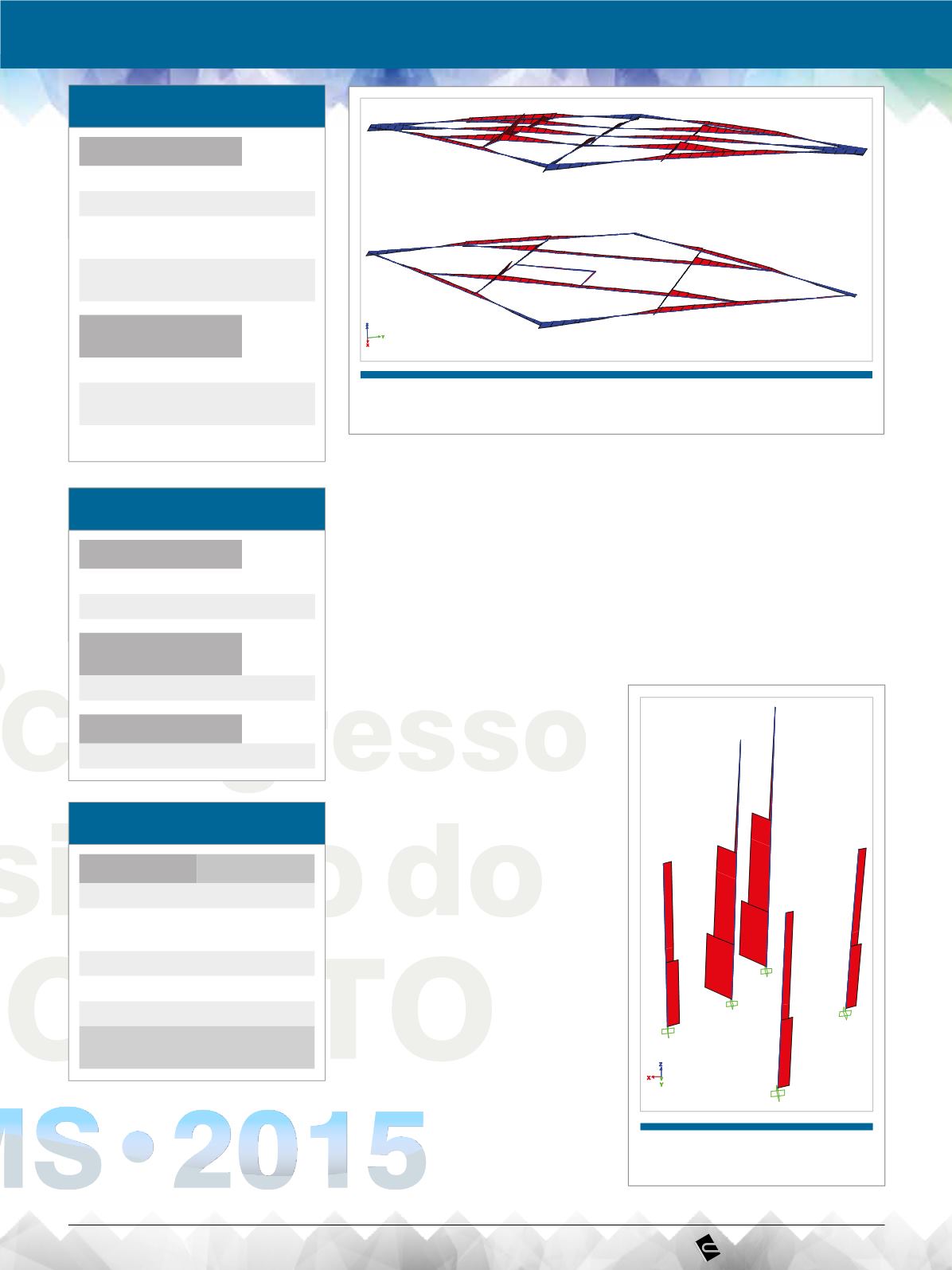

Figura 14
Dimensionamento das vigas
Y
Z
X
u
Figura 15
Obtenção de esforços nos pilares
X
Z
Y
