57º CBC
Etapa nº 3
Nesta etapa, foram criados os ele-
mentos finitos através de comandos de
superfície que se utilizam das etapas an-
teriores (Figura 12).
4.2 Obtendo os esforços
solicitantes
Apartir da estrutura discretizada, utiliza-
mos um software de análise estrutural para
importar o modelo e aplicar as proprieda-
des geométricas definidas no projeto ar-
quitetônico, assim como os carregamen-
tos oriundos das cargas permanentes e
acidentais (Figura 13). Uma vez lançada a
estrutura, definimos, com base na ABNT
NBR 8681, quais combinações utilizar
para o dimensionamento das peças es-
truturais no ELU (Estado Limite Último).
5. ROTEIRO DE CÁLCULO
5.1 Ações e combinações
Concreto armado: 25,00 kN/m³.
As cargas permanentes diretas,
além do peso próprio, foram obtidas
por pesquisas a partir do projeto arqui-
tetônico, e são listadas na Tabela 1.
As ações variáveis diretas - as car-
gas acidentais - foram determinadas
com o auxílio normativo da ABNT NBR
6120 e estão dispostas na Tabela 2.
A carga de multidão representa a
sobrecarga estimada quando ocorrer
a ocupação completa do ambiente do
centro de informações e a carga na
zona técnica foi estabelecida a partir
dos equipamentos possíveis e previs-
tos para instalação no local.
Para a determinação da pressão de
vento, utilizamos o roteiro proposto na
u

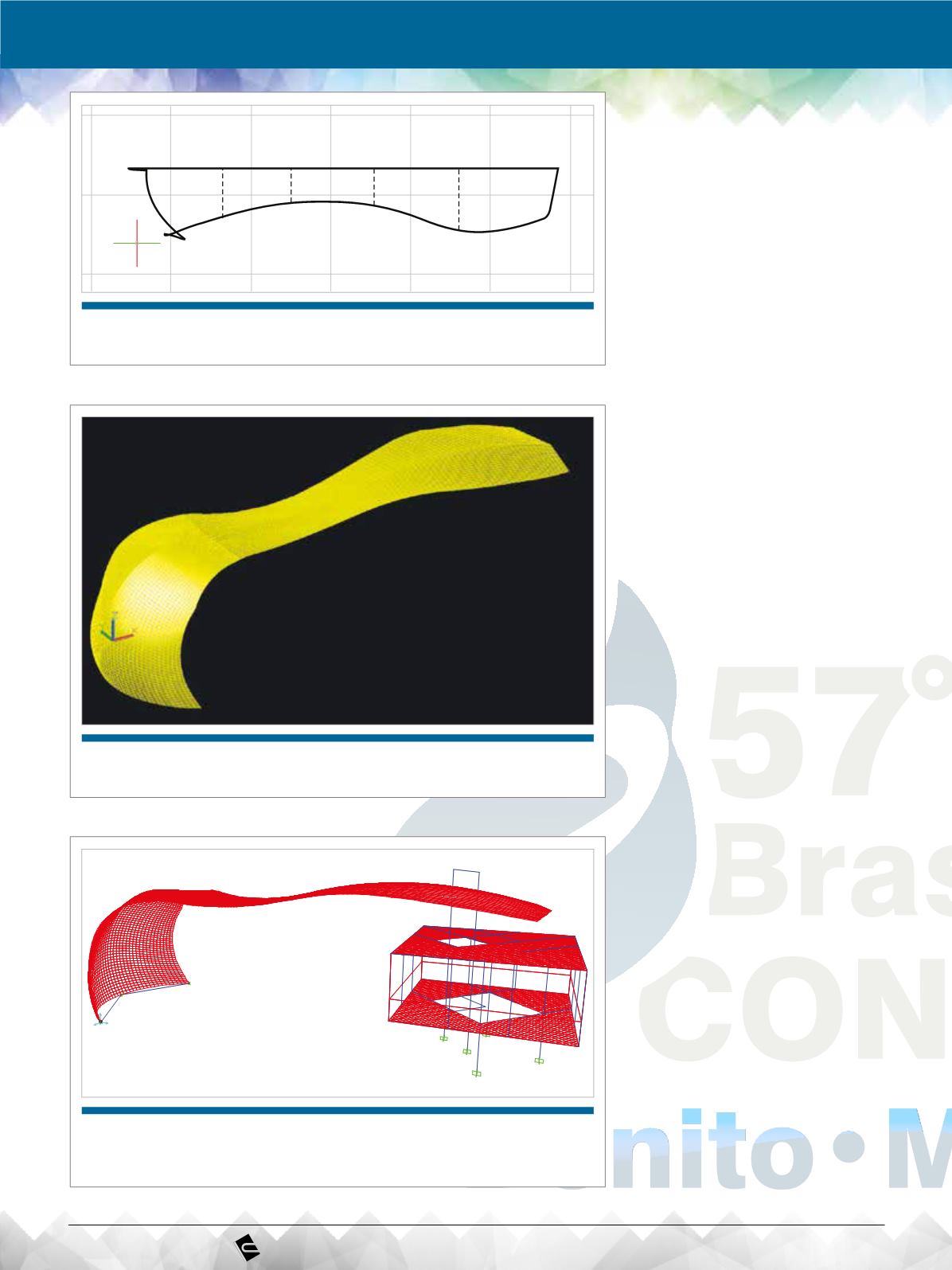

Figura 11
Modelagem da casca. Etapa nº 2-b
u
Figura 12
Modelagem da casca. Etapa nº 3
u
Figura 13
Modelo para obtenção dos esforços solicitantes no software
de análise estrutural
