Para nos aproximar ao máximo do
projeto arquitetônico, as dimensões dos
elementos de casca aplicados na co-
bertura em fita determinaram a média a
ser seguida em todo o modelo, permi-
tindo obter maior suavização das curvas
(aproximação por pequenas retas).
4.1.1
M
odelagem
da
cobertura
(
casca
)
A modelagem da casca exigiu-nos
um cuidado especial, pois este é um
elemento fundamental no projeto. As-
sim como toda a estrutura, o modelo
foi desenvolvido em plataforma CAD,
sendo que seu processo de constru-
ção é mostrado a seguir.
Etapa nº 1
Desenho da linha obtida pela inter-
secção da casca com sua seção de
simetria.
O próprio corte arquitetônico nos
fornece esta informação com clareza
(Figura 9).
Etapa nº 2
Desenho da linha de borda da casca,
que envolve desenhar polilinhas tridimen-
sionais para acompanhar as curvas da
forma orgânica que a estrutura possui.
As Figuras 10 e 11 mostram a com-
plexidade da forma desta linha de bor-
da da casca.
A última parte desta etapa foi sub-
dividir este elemento desenhado em al-
guns trechos, conforme ilustra a Figura
18. Uma divisão racional nessa fase,
acarreta na obtenção dos elementos
finitos com dimensões muito regulares,
situação ótima para o projeto (Figuras
10 e 11).
u

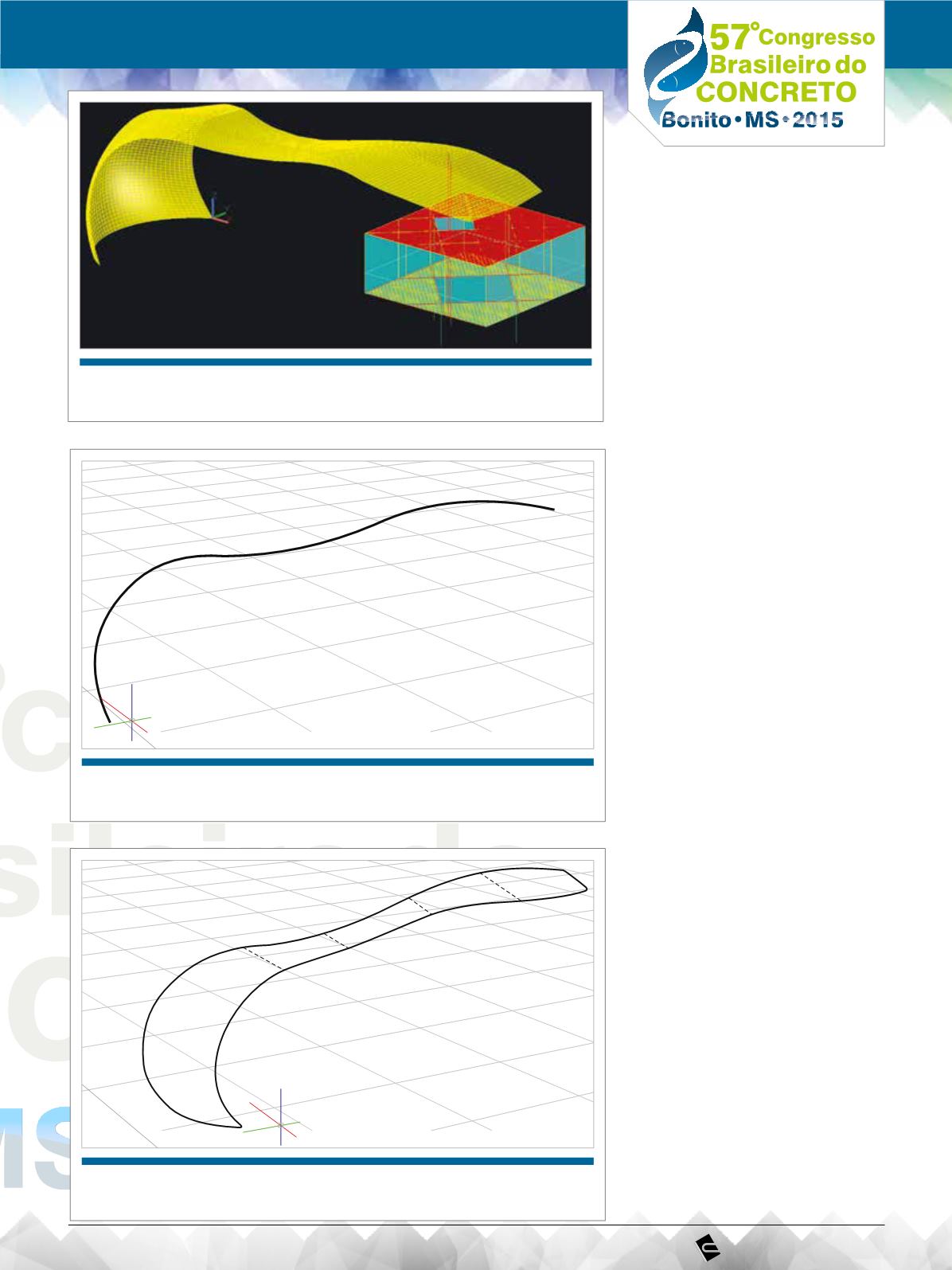

Figura 8
Discretização da estrutura em elementos finitos de barra e casca
u
Figura 9
Modelagem da casca. Etapa nº1
u
Figura 10
Modelagem da casca. Etapa nº 2-a
