279
IBRACON Structures and Materials Journal • 2012 • vol. 5 • nº 2
T.E.T. BUTTIGNOL |
L.C ALMEIDA
expurgar o deslocamento devido à acomodação do modelo
no início do ensaio).
Isto comprova que o tipo de vinculação utilizada nos modelos nu-
méricos afeta a rigidez dos elementos estruturais. Entretanto, a
capacidade portante do bloco não foi influenciada de forma signi-
ficativa. Tanto o modelo numérico quanto o modelo experimental
atingiram a força última com intensidades de forças e panoramas
de fissuração muito próximos.
Ademais, à medida que se diminuiu a vinculação dos apoios das
estacas, ocorreu uma mudança na incidência das maiores defor-

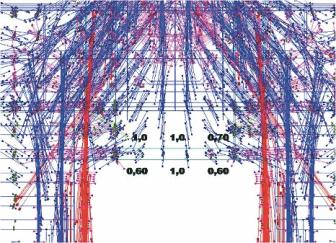

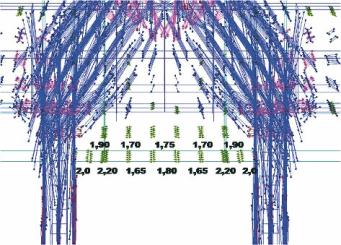

Figura 12 – Tensões de tração (em MPa) na base do bloco: (a) modelo 4; (b) modelo 5 (ATENA)
(a)
(b)
Tabela 9 – Força última dos modelos
numéricos e experimental de Delalibera [1]
Modelo
Força (kN)
Delalibera [1]
1820
Modelo 1
1900
Modelo 2
1980
Modelo 3
1775
Modelo 4
2075
Modelo 5
1825
Figura 13 – Tensões nas armaduras - (a) modelo 1; (b) modelo 2; (c) modelo 3; (d) modelo 5 (ATENA [2])
(a)
(b)
(c)
(d)
mações plásticas. Na Figura 21, é possível observar o desloca-
mento das deformações das zonas nodais inferiores para a zona
nodal superior. A redução da área dos apoios das estacas se, por
um lado, permitiu um maior deslocamento da estrutura, por outro
lado, gerou uma zona de elevada compressão na seção superior
do bloco junto ao pilar. De forma geral, houve uma redução das
tensões na face de contato do bloco com as estacas de até 30%,
com respectivo aumento em até 28% nas tensões na face de con-
tato do bloco com o pilar, como mostrado na Tabela 8.
No modelo 4, a existência de armadura de fendilhamento contribuiu
para o aumento da capacidade portante e resistência do bloco.
Já o modelo 5, com menor largura das estacas, apresentou rigidez
e capacidade portante similares às do modelo 1.
5. Conclusões
Os resultados das modelagens numéricas mostraram que a varia-
ção da vinculação dos apoios das estacas influiu diretamente na
capacidade portante dos modelos e exerceu uma influência não-
-desprezível na rigidez dos blocos sobre estacas.
No modelo numérico 1 o impedimento do deslocamento vertical em
toda a superfície da base das estacas gerou um efeito de engasta-
mento que provocou o enrijecimento estrutural. Apesar da existencia
do efeito de confinamento nas estacas, provocada pela reação do
