Three-dimensional analysis of two-pile caps
Já no modelo 5, apesar da redução da seção transversal das es-
tacas, as deformações nas extremidades das barras dos tirantes
foram nulas, como mostrado na Figura 19.
4.5 Rigidez e capacidade portante
O modelo 1 mostrou-se mais rígido que o modelo experimental,
apresentando deslocamentos menores. Isto foi resultado do tipo
de vinculação utilizado nas estacas do modelo numérico que ge-
rou um efeito de engastamento, limitando a liberdade de rotação
das estacas e o deslocamento do bloco.
A redução da área de vinculação dos apoios das estacas le-
vou a uma redução da rigidez dos blocos, levando a uma
crescente convergência da curva força versus deslocamento.
A curva do modelo 3, como se pode observar na Figura 20,
sobrepôs-se à curva do bloco experimental ajustada (para

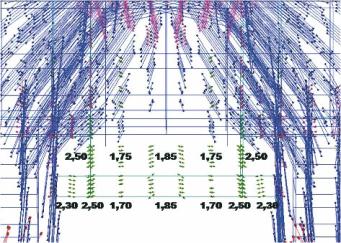

Figura 10 – Detalhe das tensões de tração no modelo 1 (ATENA)

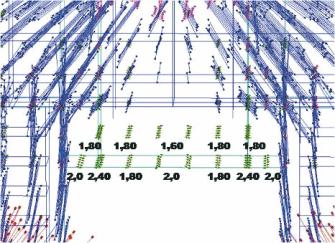

Figura 11 – Tensões de tração (em MPa) na base do bloco: (a) modelo 2; (b) modelo 3 (ATENA)
(a)
(b)
