4. Resultados dos modelos numéricos
e discussões
4.1 Panorama de fissuração
Em todos os modelos numéricos, a primeira fissura surgiu na região
nodal inferior do bloco, junto às estacas, e se propagou ao longo do
eixo das bielas até a face inferior do pilar. Durante as etapas de incre-
mentos de força observou-se a formação de diversas fissuras parale-
las às bielas comprimidas, como e pode observar nas Figuras 6 e 7.
Nos modelos 2 e 3, com vinculação parcial das estacas, houve aumen-
to da intensidade da fissuração durante o carregamento. Foi observa-
Figura 3 – Detalhamento da armadura das estacas – (a) modelos 1, 2, 3 e 4; (b) modelo 5
(a)
(b)
Figura 4 – Detalhamento da armadura
do pilar dos blocos sobre estacas

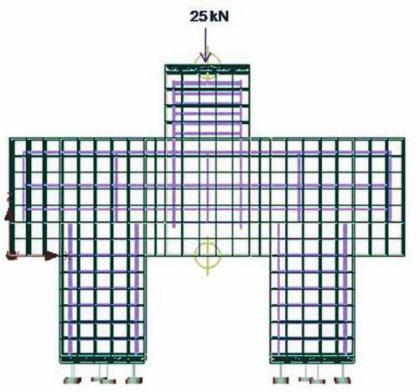

Figura 5 – Detalhe da malha de elementos finitos, da
vinculação dos apoios e da força aplicada. (ATENA)
Tabela 6 – Propriedades do elemento
de contato
Rigidez normal (K )
nn
5
3
2,0 . 10 kN/m
Rigidez tangencial (K )
tt
5
3
2,0 . 10 kN/m
Coesão
0,0
Coeficiente de Fricção
0,0
Resistência Última à
Tração do Concreto (f )
tk
3,2 MPa
