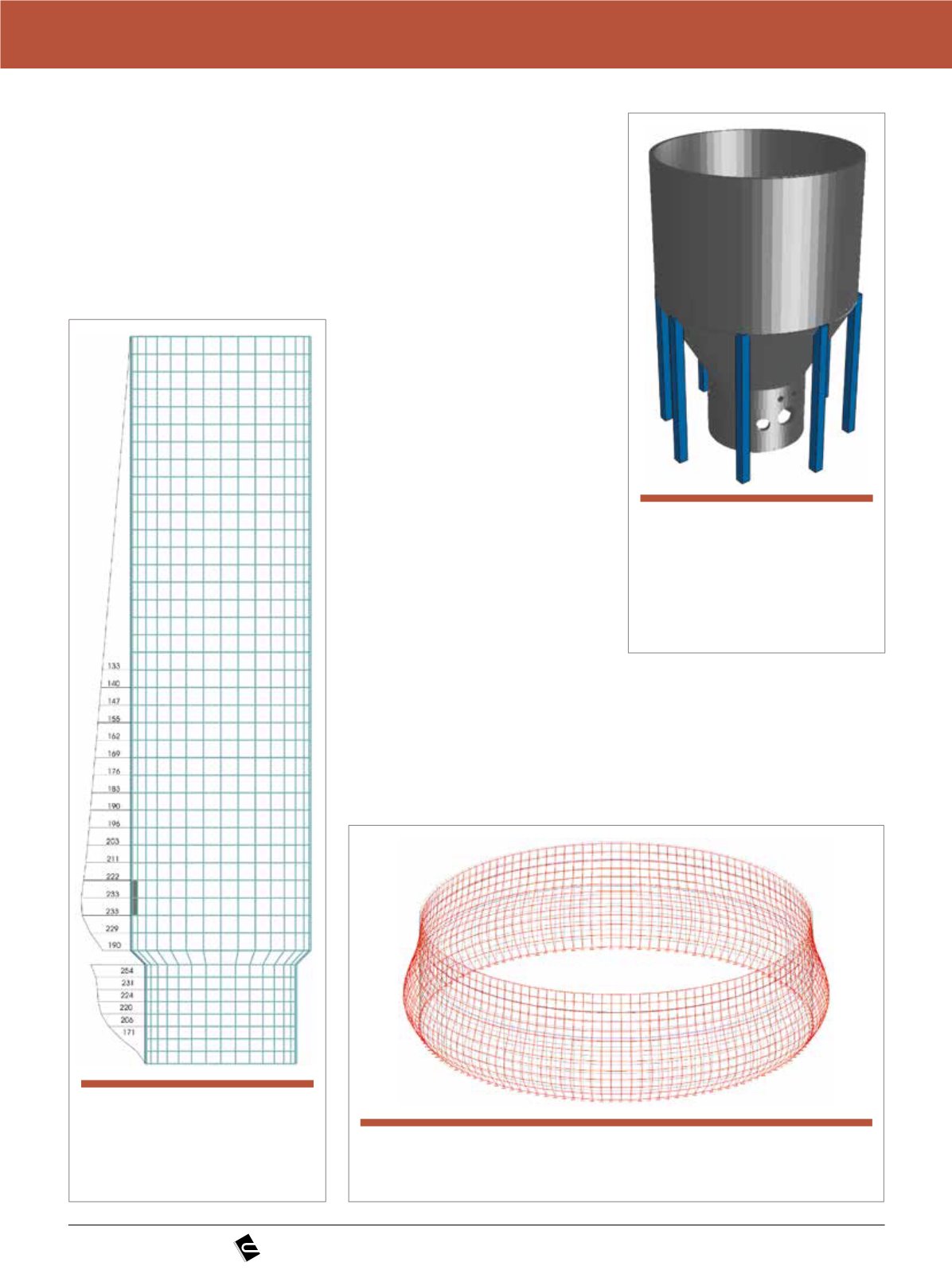

Figura 4
Diagrama de esforços de tração
em tanque circular com variação de
seção obtido por meio de análise em
elementos finitos de casca
simulação da protensão. Desta for-
ma, os esforços de protensão são
analisados como casos de carrega-
mento da estrutura.
A distribuição das cordoalhas
deve buscar equilibrar os esforços
provenientes da pressão do líquido
armazenado, sendo que o seu lan-
çamento muitas vezes se torna um
processo interativo, onde o espaça-
mento das cordoalhas é modificado a
cada etapa de cálculo.
Durante o cálculo e projeto de tan-
ques protendidos, verificações funda-
mentais devem ser realizadas dentre as
quais pode-se destacar:
u
Consideração das perdas de
protensão;
u
Verificação da segurança do tan-
que em vazio, ou seja, dos es-
forços de compressão da parede
(quando a protensão atua sobre o
tanque sem a presença da pres-
são interna do líquido);
u
Consideração da compressão
longitudinal das paredes advinda
do peso próprio, cargas de equi-
pamentos ou estruturas que se
apoiam sobre ele;
u
Verificação de esforços na região
dos vínculos, principalmente na
condição em vazio, onde a proten-
são pode conduzir a forças de corte
muito elevadas;
u
Análise criteriosa da abertura de
fissuras considerando, além dos es-
forços de tração ocasionados pela
pressão interna, o gradiente térmico
que eventualmente venha a ocorrer
nas paredes do tanque;
u
Avaliação da concentração de ten-
sões nos bordos das aberturas e
outras descontinuidades.
u
Figura 5
Modelo computacional
tridimensional de tanque de
concreto, incluindo simulação de
variações de diâmetro, pilares
de apoio e aberturas para
tubulações diversas
u
Figura 6
Diagrama de deslocamentos utilizado para análise do comportamento
estrutural de tanque de concreto com bordo superior livre
