Basic HTML Version
147
IBRACON Structures and Materials Journal • 2012 • vol. 5 • nº 2
D.V. RIBEIRO
| J.A. LABRINCHA
|
M.R. MORELLI
temperatura de 25 ºC, e uma variação de 2% nos valores deve ser
considerada para uma variação de 1 ºC.
3. Resultados e discussões
3.1 Caracterização das matérias-primas
O cimento Portland utilizado apresentou área superficial especí-
fica igual a 0,93 m
2
/g e massa específica igual a 3,11 kg/dm
3
. A
ANorma americanaASTMC-1202/97 (“Standard Test Method for Elec-
trical Indication of Concrete’sAbility to Resist Chloride Ion Penetration”)
preconiza a utilização do processo de saturação a vácuo das amostras
antes da execução dos ensaios de migração. Este procedimento tem
sido adotado por outros pesquisadores [11, 16] para garantir que o in-
gresso de cloretos na amostra se dê predominantemente por difusão.
Neste trabalho, a utilização da saturação a vácuo não foi utilizada. A
solução adotada foi manter a amostra em água durante 24 horas antes
da realização do ensaio, como proposto por SANTOS
[18].
Para a execução de ensaio, foram utilizadas células de PVC consti-
tuídas por um flange de 100 mm, um “T” rosqueável, com uma tam-
pa superior para realizações de medidas e uma lateral, contendo
o eletrodo, devidamente selada para evitar a perda das soluções.
Os corpos de prova foram colocados na interface das duas cé-
lulas, sendo também colados com adesivo à base de silicone e
auxílio de um par de abraçadeiras. Assim, a troca iônica entre as
células deu-se somente através da área exposta da superfície do
corpo de prova. O esquema do ensaio e sua realização são apre-
sentados nas Figuras 1a e 1b, respectivamente. A tensão de 12
Volts foi aplicada ao sistema por meio de eletrodos posicionados
nas extremidades do sistema, que estavam conectados a fios de
cobre provenientes de uma fonte de tensão controlada.
A condutividade elétrica da solução da célula anódica, inicialmen-
te sem cloretos, foi analisada diariamente durante todo o ensaio.
Assim, obteve-se a evolução da condutividade elétrica da solução
utilizando o Condutivímetro Digital Portátil tipo caneta modelo CD-
880 da marca Instrutemp e, em seguida, fez-se uma estimativa da
concentração de cloretos empregando a correlação obtida expe-
rimentalmente entre a concentração de íons cloreto (Cl
-
) e a con-
dutividade elétrica (Figura 2). A condutividade foi verificada a uma

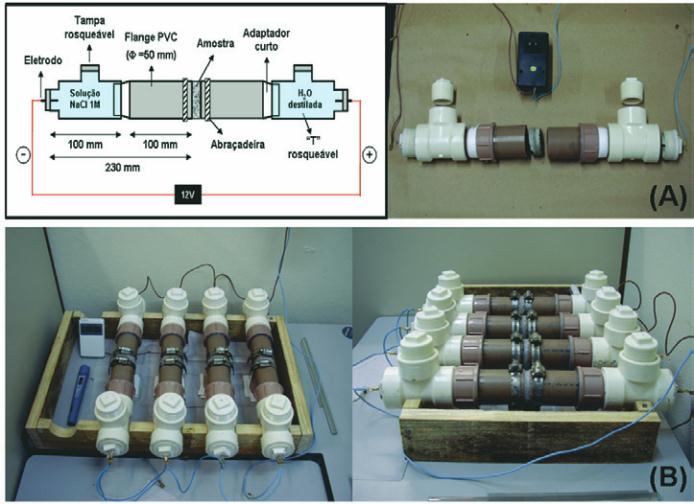

Figura 1 – (A) Esquema e montagem do aparato para a realização do ensaio
de migração de cloretos; (B) Realização do ensaio de migração de cloretos

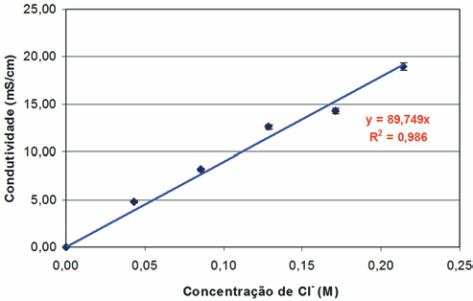

Figura 2 – Correlação entre a
condutividade elétrica (a 25ºC)
e a concentração de íons cloretos,
obtida experimentalmente
